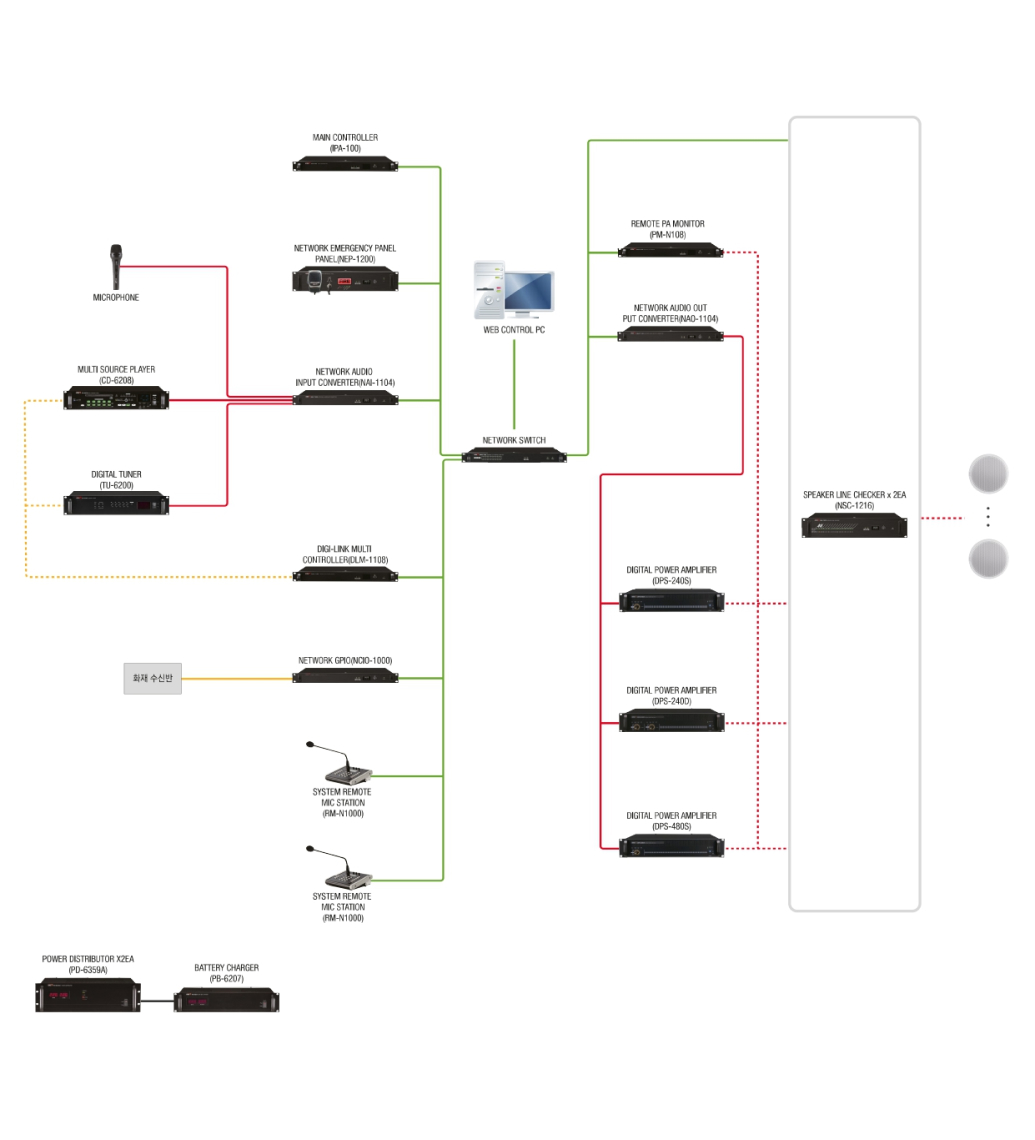

시스템 구성도
구성 특징
- 층별, 구역별, 용도별 선로를 구성하여 다양한 음원을 최대 24개, 리모트마이크 24개까지 동시에 방송
- 병원, 호텔, 리조트와 같이 대규모 시설에는 다원화 방송 및 512존까지 확장 가능한 방송시스템
- 네트워크를 통한 통합관리로 손쉽게 방송을 제어 할 수 있어야 하며, 내부 네트워크망을 통해 유,무선 제어가 가능하여야 합니다.
- 안내방송을 위한 TTS음원 방송 및 네트워크를 통한 스케줄 방송 제어 (MP3, TTS-8개국어 지원)
- PC 고장에 상관없는 웹 기반의 통합 제어 소프트웨어 (PC, 노트북, 타블렛 사용가능)
- 디지털 전송 방식의 네트워크 리모트 마이크 방송 (원거리 노이즈 및 선로 저하 발생 없음)
- 실시간 쇼트 감지 기능 (선로 단락 시 자동 해당 선로 차단)
- 스피커 선로의 Earth Fault 및 역전압 시에 대비한 보호회로 내장 (DPX 시리즈 앰프 적용 시)
- 소수인원을 통한 다수의 건물을 통합관리가 가능하도록 분산식 네트워크 시스템 적용
장비 구성
| 품명 | 규격 | 단위 | 수량 | 모델명 |
|---|---|---|---|---|
| NETWORK CONTROL SERVER | SERVER | EA | 1 | IPA-100 |
| NETWORK GPIO | CONTACT 16CH | EA | 1 | NCIO-1000 |
| NETWORK AUDIO INPUT CONVERTER | 4CH | EA | 1 | NAI-1104 |
| NETWORK AUDIO OUTPUT CONVERTER | 4CH | EA | 1 | NAO-1104 |
| SPEAKER LINE CHECKER | 16CH | EA | 2 | NSC-1216 |
| DIGI-LINK MULTI CONTROLLER | DIGI-LINK | EA | 1 | DLM-1108 |
| NETWORK EMERGENCY PANEL | TCP/IP | EA | 1 | NEP-1200 |
| CONTROL PC | CONTROL | EA | 1 | TC-6000 |
| SWITCHING HUB | L2, 16port | EA | 1 | |
| MULTI SOURCE PLAYER | VIRTUAL CD | EA | 1 | CD-6208 |
| DIGITAL TUNER | AM/FM | EA | 1 | TU-6200 |
| REMOTE PA MONITOR | TCP/IP | EA | 1 | PM-N108 |
| POWER AMP | 240W x 1CH | EA | 1 | DPS-24S |
| POWER AMP | 240W x 2CH | EA | 1 | DPS-240D |
| POWER AMP | 480W x 1CH | EA | 1 | DPS-480S |
| SYSTEM REMOTE MIC STATION | TCP/IP | EA | 2 | RM-N1000 |
| POWER DISTRIBUTOR | AC/DC | EA | 2 | PD-6359A |
| BATTERY CHARGER | AUTO | EA | 1 | PB-6207 |
