교육시설

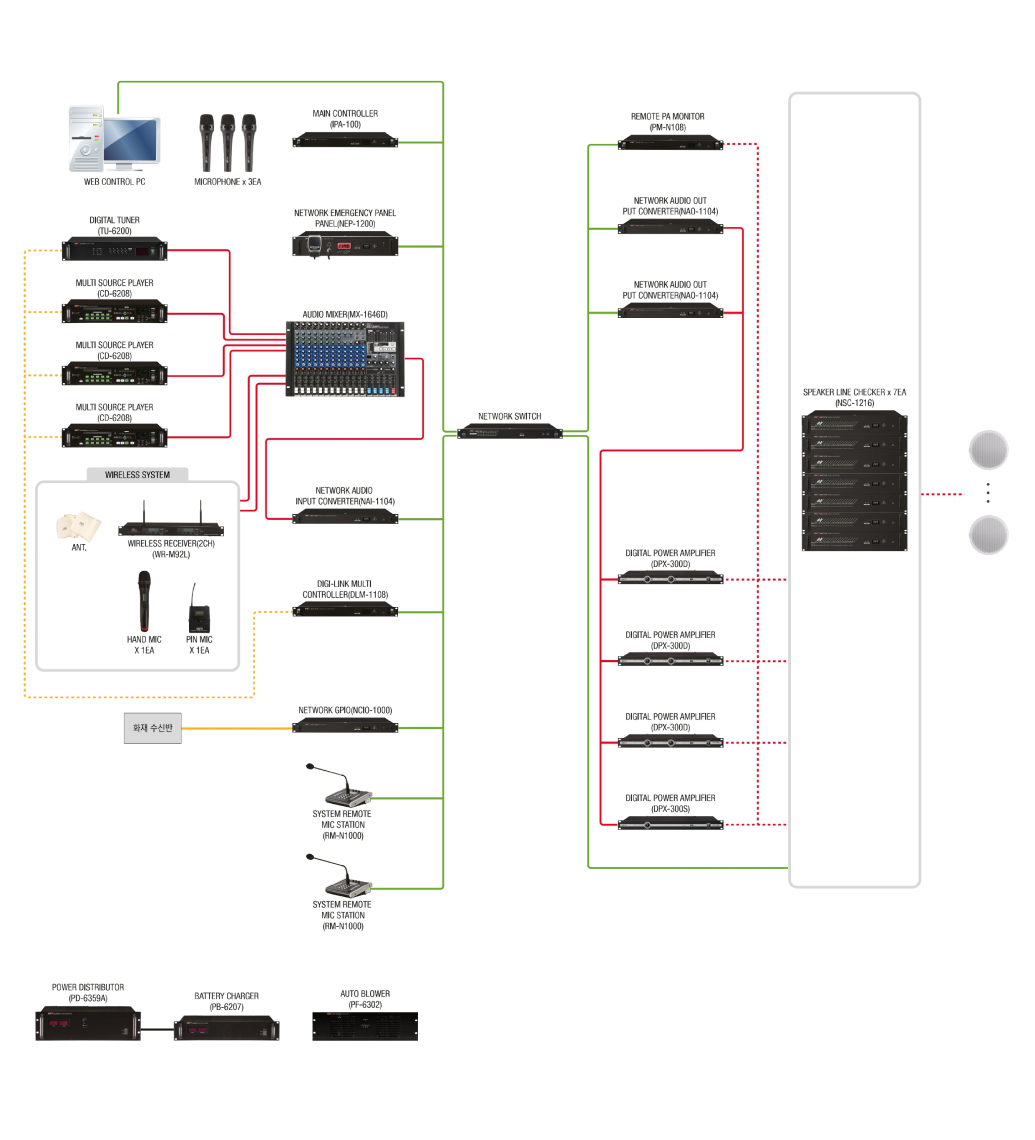

시스템 구성도

시스템 구성도

구성 특징

  • 학년별, 반별 방송에 적합한 24개의 다원화 방송 및 512존까지 확장 가능한 시스템
  • PC를 통한 간편한 제어 및 네트워크를 통한 원격 통합 제어
  • TTS음원 방송 및 네트워크를 통한 스케줄 방송 제어 (MP3, TTS-8개국어 지원)
  • PC 고장에 상관없는 웹 기반의 통합 제어 소프트웨어 (PC, 노트북, 타블렛 사용가능)
  • 디지털 전송 방식의 네트워크 리모트 마이크 방송 (원거리 노이즈 및 선로 저하 발생 없음)
  • 실시간 쇼트 감지 기능 (선로 단락 시 자동 해당 선로 차단)
  • 스피커 선로의 Earth Fault 및 역전압 시에 대비한 보호회로 내장 (DPX 시리즈 앰프 적용 시)
  • 255개의 그룹방송으로 다수의 교실과 학년별 방송을 간편하게 운영

장비 구성

좌우로 움직여 확인하실 수 있습니다.
품명 규격 단위 수량 모델명
NETWORK CONTROL SERVER SERVER EA 1 IPA-100
NETWORK GPIO CONTACT 16CH EA 1 NCIO-1000
NETWORK AUDIO INPUT CONVERTER 4CH EA 1 NAI-1104
NETWORK AUDIO OUTPUT CONVERTER 4CH EA 2 NAO-1104
SPEAKER LINE CHECKER 16CH EA 7 NSC-1216
DIGI-LINK MULTI CONTROLLER DIGI-LINK EA 1 DLM-1108
NETWORK EMERGENCY PANEL TCP/IP EA 1 NEP-1200
CONTROL TOUCH SERVER 19” Touch Screen, i5 EA 1 TC-6000
AUDIO MIXER 16in/4out EA 1 MX-1646D
SWITCHING HUB L2, 16port EA 1 GES-162
MULTI SOURCE PLAYER VIRTUAL CD EA 3 CD-6208
DIGITAL TUNER AM/FM EA 1 TU-6200
REMOTE PA MONITOR TCP/IP EA 1 PM-N108
DIGITAL POWER AMP 300W x 2CH EA 3 DPX-300D
DIGITAL POWER AMP 300W EA 1 DPX-300S
SYSTEM REMOTE MIC STATION TCP/IP EA 2 RM-N1000
WIRELESS RECEIVER 900MHz / 2CH EA 1 WR-M92L
WIRELESS HAND MIC 900MHz EA 1 WH-M91L
WIRELESS BELT MIC 900MHz EA 1 WB-M91L
WIRELESS ANTENNA 900MHz EA 2 EPA-9001
MICROPHONE DYNAMIC EA 3 MD-50S
MIC STAND TABLE TYPE EA 3 TSG-1
POWER DISTRIBUTOR AC/DC EA 2 PD-6359A
BATTERY CHARGER AUTO EA 1 PB-6207
AUTO BLOWER AUTO FAN EA 2 PF-6302
CABINET RACK 40U EA 2 PA-401D
