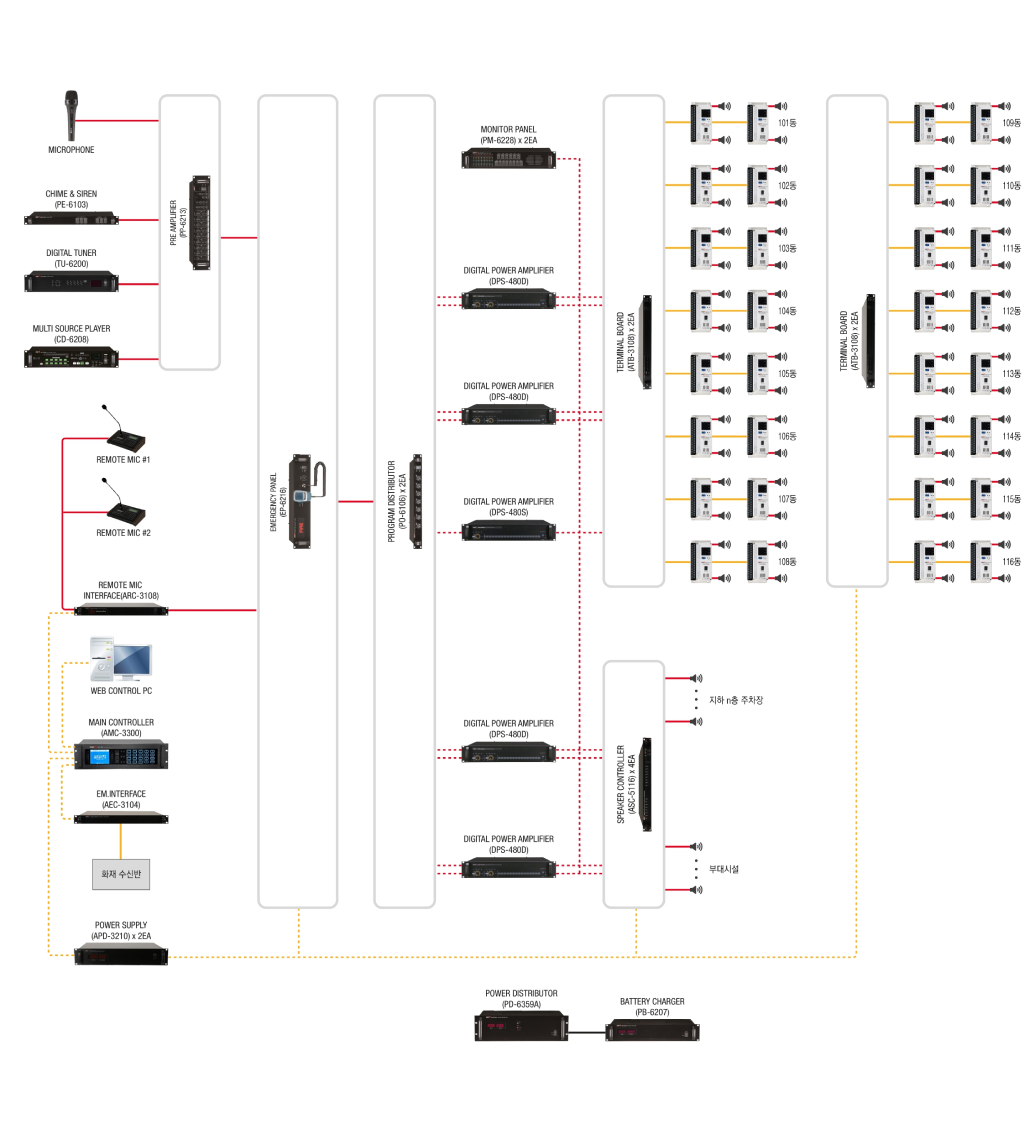

시스템 구성도

시스템 구성도

구성 특징

  • 다원화 (8CH)와 1원화 방송 송출기능
  • 방송신호와 전원, 데이터를 주파수 변조하여 4선 전송 (각 동까지 4선 포설만으로 층별 방송 가능)
  • 로컬에 설치된 수신장치(RX UNIT)를 통해 외부전원 없이 층별 스피커 회선제어가 가능
  • 방송실에서 동까지 1.5km 원거리 방송
  • 최대 32대의 리모트 마이크를 통해 원격방송 가능
  • 화재 데이터 및 일반접점의 입/출력 기능
  • 화재수신반 (R형) DATA신호 수신가능과 P형(별도)
  • 긴급시 (장비 에러, 고장시) 방송 송출 기능

장비 구성

좌우로 움직여 확인하실 수 있습니다.
품명 규격 단위 수량 모델명
APT AMPLIFIER 120W~480W, 라인체커 EA 1 IVA-SERIES
MICROPHONE DYNAMIC EA 1 MH70
MIC STAND TABLE TYPE(원형) EA 1 TSG-1
BATTERY 12V/100AH EA 2
