운동시설

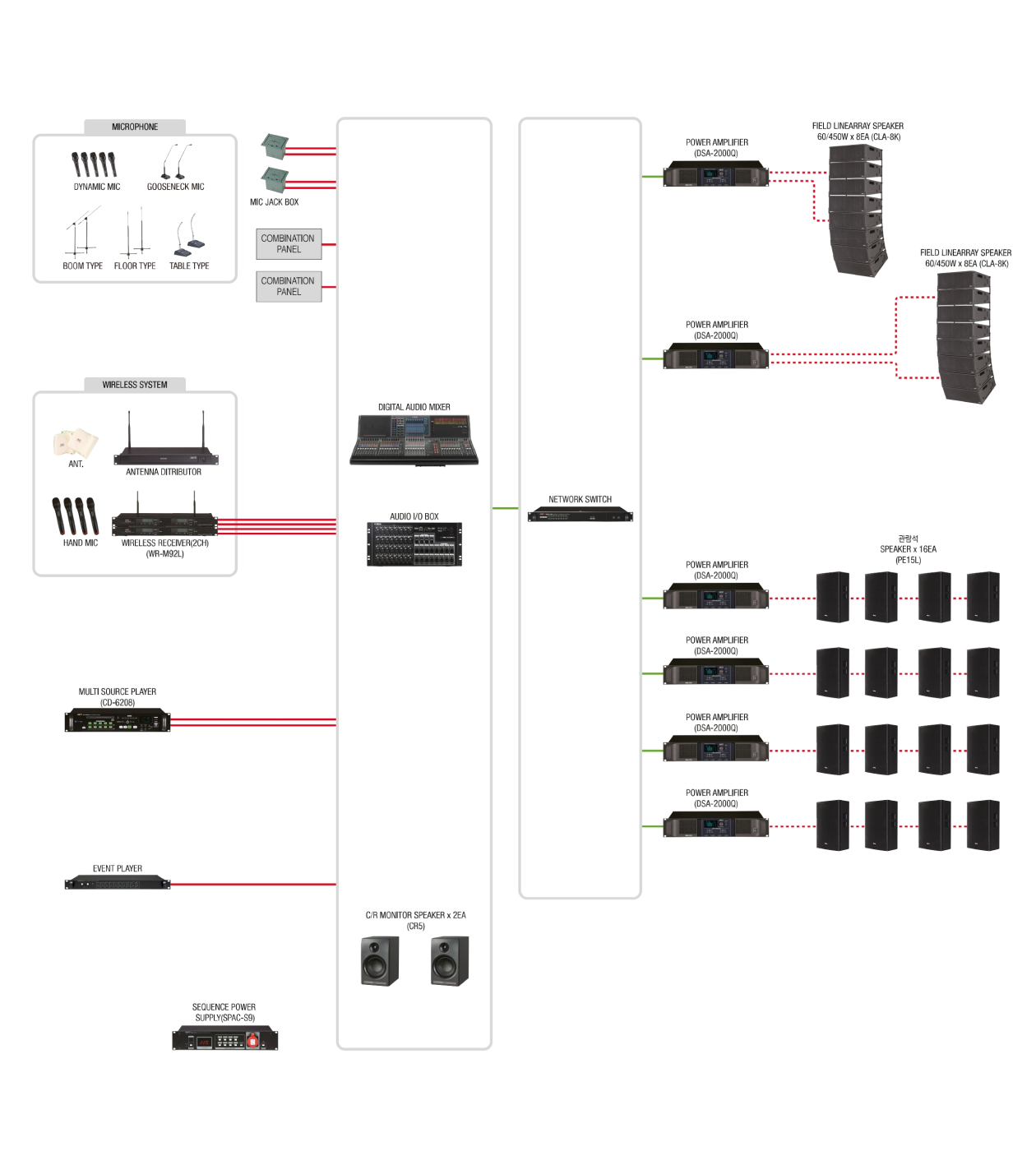

시스템 구성도

시스템 구성도

구성 특징

  • 넓은 관람석에 대해 음의 사각지역이 발생하지 않는 위치의 고출력 스피커 설치
  • 개,폐회식 진행을 위한 필드공간에 메인 라인어레이 스피커
  • 원거리 스피커에 대한 디지털 전송을 통한 분산식 앰프 적용 및 DSP 내장 앰프
  • 다수의 스피커 존을 컨트롤 하기 위한 다채널 디지털 믹서
  • 개, 폐회식을 위한 마이크 인프라 및 무선 마이크 시스템

장비 구성

품명 규격 단위 수량 모델명
DIGITAL MIXER Digltal Mixing Console (72MO/8ST) EA 1
AUDIO I/O BOX Rack I/O 32in /24out EA 1
LINEARRAY SPEAKER 60/450W EA 16 CLA-8K
LINEARRAY SPEAKER FRAME STEEL EA 2 CLA-8K FRAME
SPEAKER 600W EA 16 PE15L
SPEAKER BRACKET STEEL EA 16 SBT-9
POWERED SPEAKER 170W EA 2 CR5
POWER AMP & DSP 1200W x 4CH EA 6 DSA-2000Q
MULTI SOURCE PLAYER VIRTUAL CD EA 1 CD-6208
EVENT PLAYER SD MEMORY EA 1 EVP-1010
WIRELESS RECEIVER 900MHz, 2CH EA 2 WR-M92L
WIRELESS HAND MIC 900MHz EA 4 WH-M91L
WIRELESS ANTENNA 900MHz EA 2 EPA-9001
ANTENNA DISTRIBUTOR 900MHz EA 1 WAD-900
MICROPHONE DYNAMIC EA 5 MH80
GOOSENECK MIC CONDENSER EA 2 MG18
MIC STAND GOOSENECK TYPE EA 2 MGB-C1
MIC STAND BOOM TYPE EA 2 BS-4
MIC STAND FLOOR TYPE EA 2 FS-3
MIC STAND TABLE TYPE EA 2 TS-1
MIC JACK BOX 2CCT EA 2
CONSOLE DESK 2BAY EA 1
POWER DISTRIBUTOR AC 9CH EA 2 SPAC-S9
