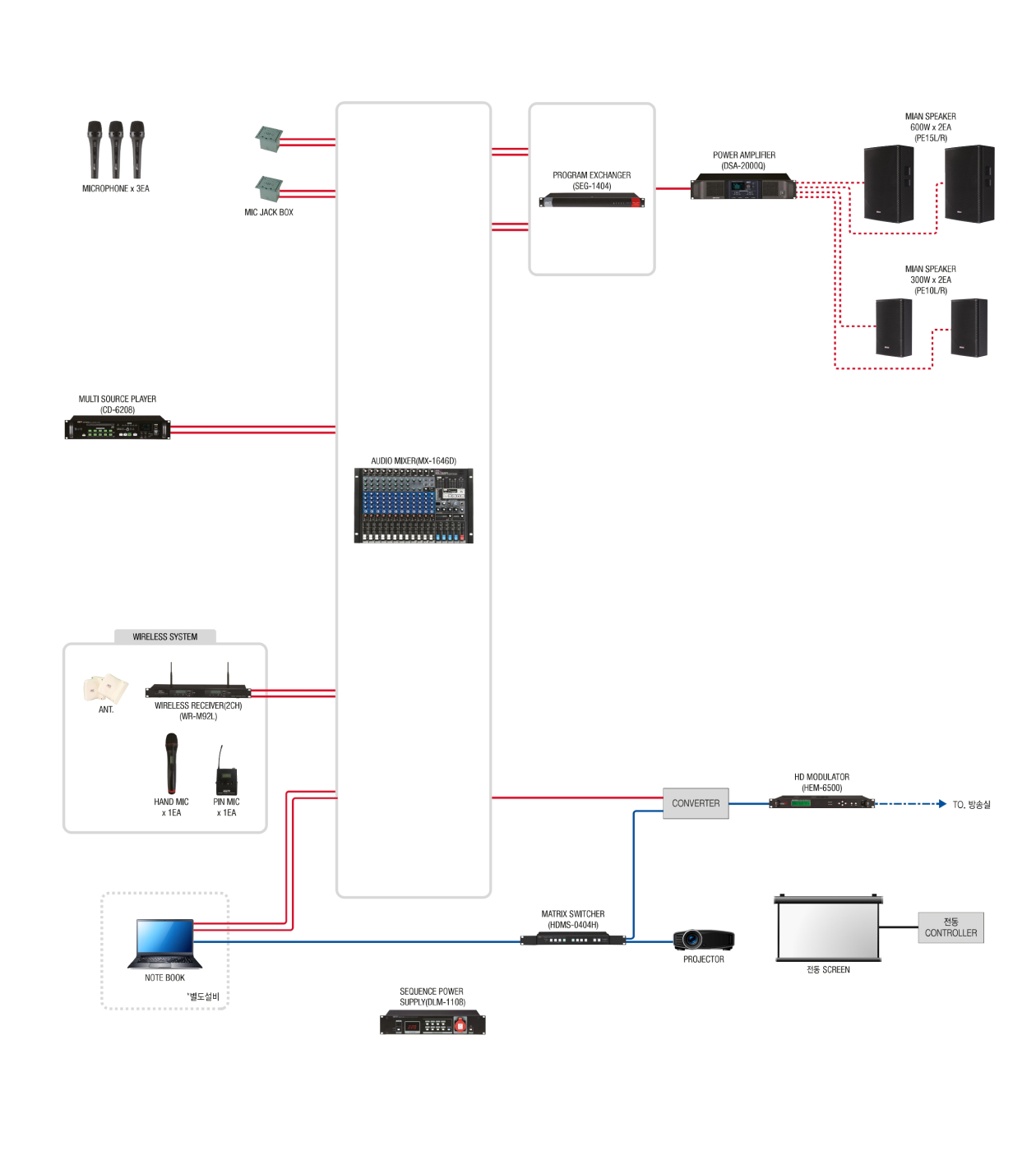

시스템 구성도
구성 특징
- 영상, 음향 시스템을 구비하여 다양한 시청각 활동이 가능하도록 구성
- 강연, 공연, 음악감상 등의 용도로 사용할 수 있는 고음질의 포인트 스피커
- 다양한 컨텐츠의 미디어 제공을 위한 영상 프로젝터 및 전동 스크린
- 유선 마이크 및 무선마이크 등의 소스 및 오디오 믹서를 통한 음량 및 음색 제어
- 시청각실의 행사를 방송실을 통해 각 교실에 송출할 수 있는 송출 기기
장비 구성
| 품명 | 규격 | 단위 | 수량 | 모델명 |
|---|---|---|---|---|
| ANALOG AUDIO MIXER | 16CH | EA | 1 | MX-1646D |
| PROGRAM EXCHANGER | 4CH | EA | 1 | SEG-1404 |
| DIGITAL AMPLIFIER | 1200W x 4CH | EA | 1 | DSA-2000Q |
| SPEAKER | 600W | EA | 1 | PE15L |
| SPEAKER | 600W | EA | 1 | PE15R |
| SPEAKER BRACKET | STEEL | EA | 2 | SB-30HA |
| SPEAKER | 300W | EA | 1 | PE10L |
| SPEAKER | 300W | EA | 1 | PE10R |
| SPEAKER BRACKET | STEEL | EA | 2 | SB-30HA |
| WIRELESS RECEIVER | 900MHz / 2CH | EA | 1 | WR-M92L |
| WIRELESS HAND MIC | 900MHz | EA | 1 | WH-M91L |
| WIRELESS BELT MIC | 900MHz | EA | 1 | WB-M91L |
| WIRELESS ANTENNA | 900MHz | EA | 2 | EPA-9001 |
| MULTI SOURCE PLAYER | VIRTUAL CD | EA | 1 | CDR-01 |
| MICROPHONE | DYNAMIC | EA | 3 | MH80 |
| MIC JACK BOX | 2CCT | EA | 2 | MJ-02 |
| MODULATOR | HD | EA | 1 | HEM-6300 |
| VIDEO CONVERTER | HDMI+AUDIO to HDMI | EA | 1 | HAM-100 |
| A/V MATRIX SWITCHER | HD | EA | 1 | HDMS-0404H |
| 순차전원기 | AC 9CH | EA | 1 | SPAC-S9 |
| AV CONVERTER | HDMI TO UTP (TX/RX) | EA | 2 | |
| CABINET RACK | 19" | EA | 1 | PA-271D |
