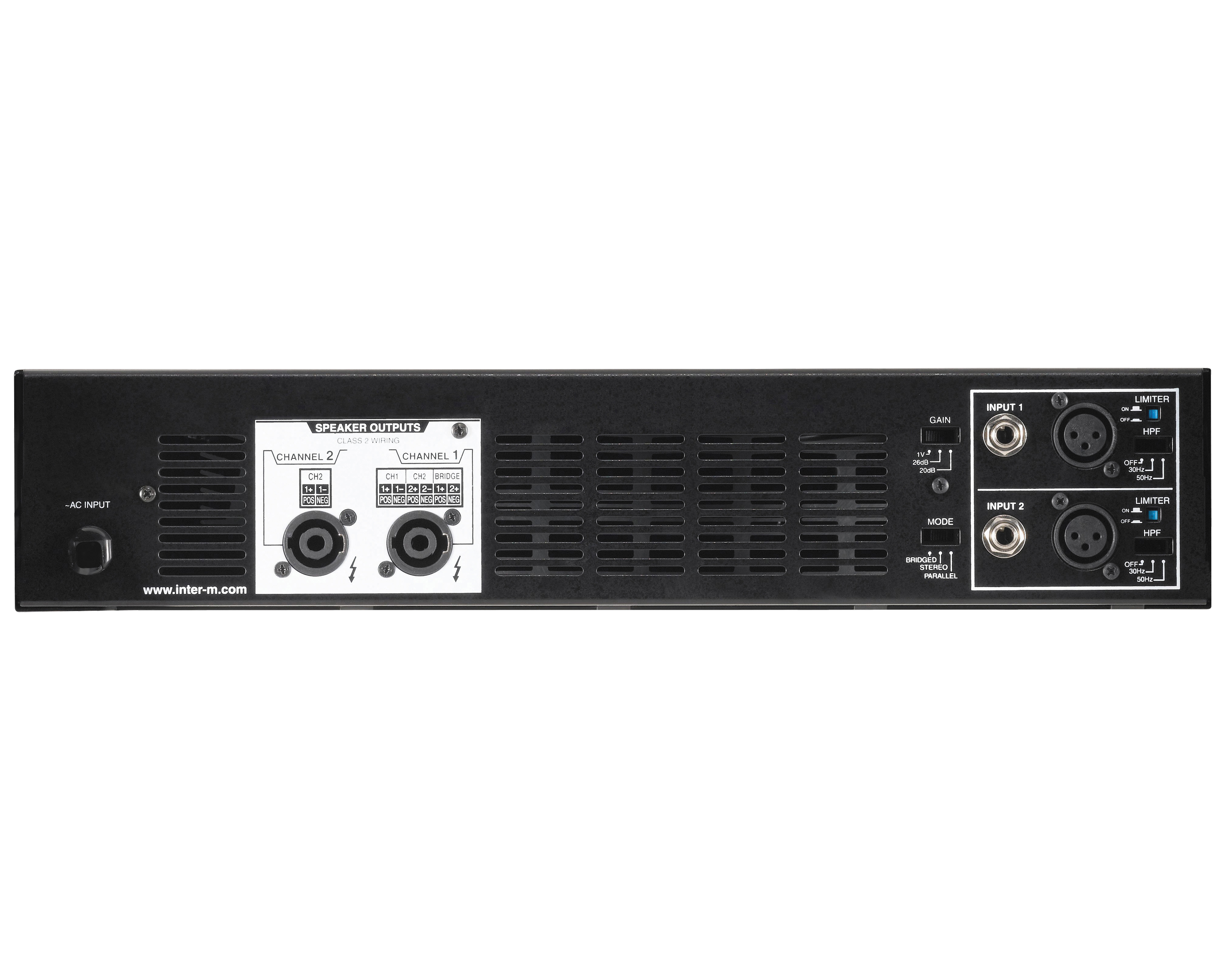

V2-1000

Professional Power Amplifier

Download

  • 검사성적서

  • 인증서

  • 리플렛

  • 매뉴얼

  • 브로슈어

  • 시방서

  • 제품도면

제품 특징

■ Compact Size 설계
    슬림형의 Compact Size(2-Rack Height)로 고출력을 구현하였으며, 가벼운 중량과 더불어 작은 공간에서도 용이하게 장착하여 사용 가능

■ SMPS(Switch Mode Power Supply) 전원 방식 채용
    고효율, 경량화를 위한 SMPS 전원 방식 채용

■ 박력있는 음질과 섬세한 사운드
    높은 Damping Factor와 낮은 T.H.D로 박력있는 음질과 섬세한 사운드 재생

■ 완벽한 보호회로 내장
    앰프 과열, 출력 쇼트, 과부하 및 DC 전압 검출 기능 등의 보호회로 내장

■ 2 STEP 전원설계(V2-3000/4000 앰프)
    앰프의 효율을 극대화시킨 2-Step의 H-Class 앰프방식 채용

■ VOLTAGE GAIN 선택 기능
    GAIN 선택 스위치를 사용하여 앰프의 입력 감도를 변환하여 사용 가능

■ CLIP LIMITER 회로 내장
    과입력에 따른 출력 찌그러짐을 방지하기 위하여 채널별 Clip Limiter 회로 선택 가능

■ 30Hz 또는 50Hz HPF 내장
    스피커의 특성을 최대한 활용하고, Low-Frequency로부터 스피커를 보호하기 위한 채널별 HPF(30Hz 또는 50Hz) 내장

■ 다양한 DISPLAY 기능
    기기의 동작상태를 확인할 수 있도록 전면 판넬에 POWER, SIGNAL, CLIP/PROT 표시용 LED 부착

■ 간편한 먼지 필터 청소
    전면 판넬의 스크류를 풀어 간편하게 필터 먼지 제거

제품 스펙

 V2-1000V2-2000V2-3000V2-4000
Rated Output Power
(STEREO)
8Ω(1kHz, T.H.D 0.1%)170W280W500W700W
4Ω(1kHz, T.H.D 0.1%)300W500W900W1200W
2Ω(1kHz, T.H.D 0.5%)550W850W1500W1900W
Rated Output Power
(BRIDGED)
8Ω(1kHz, T.H.D 0.1%)650W1000W1800W2400W
4Ω(1kHz, T.H.D 0.5%)1100W1700W3000W3800W
Input Sensitivity (Rated Output Power @4Ω)1V
Voltage Gain (Rated Output Power @4Ω)30.8dB33dB35.8dB36.8dB
Frequency Response(1W @8Ω)20Hz~20kHz±0.3dB
-3dB point5Hz~70kHz
Damping Factor
(100Hz, Rated Output Power @8Ω)
more than 380more than 450more than 400
­T.H.D
(20Hz~20kHz, 10dB Below Rated Output Power @8Ω)
less than 0.05%
Channel Separation
(1kHz, 3dB Below Rated Output Power @8Ω)
less than 70dB
Residual Noise (VR Max @8Ω)less than 70dB
S/N
(Rated Output Power @8Ω, 20Hz~20kHz, A-Weight)
106dB
Output CircuitryClass AB2 Step Class H
Input Impedance12kΩ Balanced
HPF (30Hz/50Hz)12dB/oct
IndicatorsProt/Clip, Signal, Active
Protection CircuitryFull Short Circuit, Thermal Protection
 Power ON/OFF Muting, DC Output Protection
CoolingVariable Speed Fans, Front to Rear Air Flow
ConnectorsInputXLR Female, Phone(1/4″ TRS)
Output4 Pole Speaker Socket
사용온도 / 습도온도 : -10℃ ~ +40℃ / 습도 : 0% ~ 90%
사용전원AC 220V, 60Hz
소비전력 (1/8 Rated Output Power @4Ω) 380W600W770W870W
중량 (세트)10.7kg10.9kg12kg12.1kg
외형 (세트)482(W)x88(H)x407(D)mm
